XDGTT2LNNCYYEAN

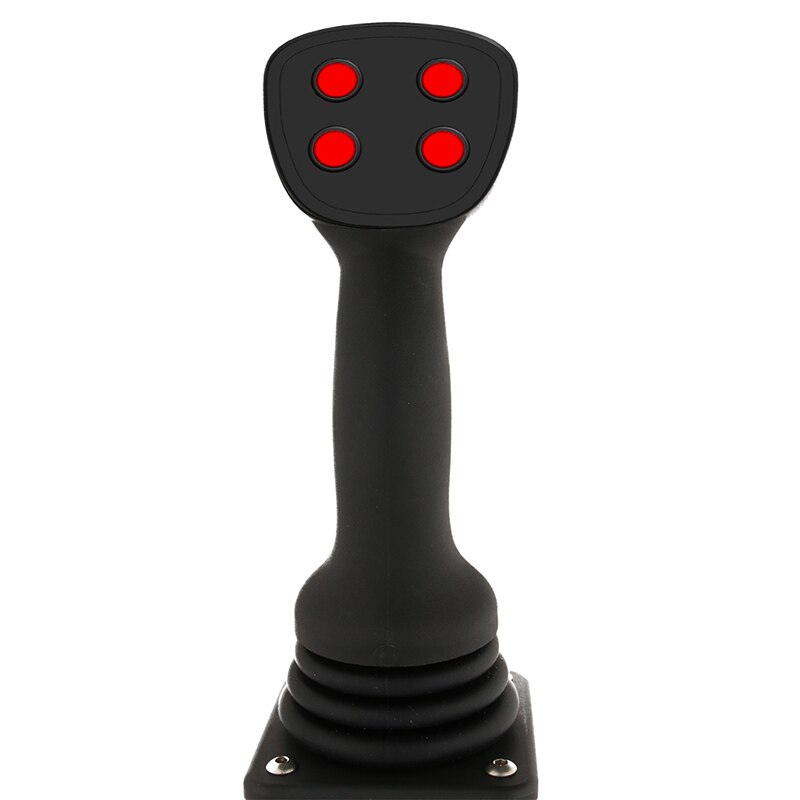

XD 系列操纵杆是一款多轴手柄控制器,专为要求苛刻的车辆应用而设计。
XD 系列采用非接触式霍尔效应技术,可提供多达 1000 万次操作,是一款紧凑但高度可靠的操纵杆,非常适合非公路车辆和机械。 XD 系列在面板下方仅测量 60 毫米,但可承受高达 400 磅力的水平负载。采用全金属结构。 XD 手柄采用带有模块化插件的一体式结构,以提供设计灵活性。插件包括一个索引触发开关、操作员存在桨和可定制的面板,并在面板上方实现 IP67 环境密封,防止灰尘和液体进入。
观看视频:

主要特性
- 兼容 SIL 2 - 冗余霍尔传感器
- 承受高轴向载荷 (1780 N - 400 lbf)
- <60 mm (2.36) 的浅安装深度
- 额定寿命为 1000 万次
- SAE CAN 总线 J1939-71

规格
显着特点:
- SIL 2 compatible - Redundant Hall sensors
- Resists high axial load (1780 N - 400 lbf)
- Shallow mounting depth of <60 mm (2.36)
- Rated for 10 million lifecycles
- SAE CAN bus J1939-71
一般规格:
- 工作温度:-40 °C 至 +85 °C(-40 °F 至 +185 °F)
- 存储温度:-40 °C 至 +85 °C(-40 °F 至 +185 °F)
- 高于面板密封:高达 IP67/IP69K(取决于手柄配置)
- 湿度:IEC 60068-2-38
- 热冲击:SAE J1455 第 4.1.3.2 节
- 盐雾:IEC 60068-2-11
环境指标:
- 随机振动:IEC 60068-2-64
- 正弦振动:IEC 60068-2-6
- EMS 排放: - 辐射排放等级:ECE/324/Add.9:2012; CISPR 25:2002 - 辐射排放等级:CISPR 25:2008
- EMS 抗扰度:- ESD:ISC 10605:2008;标准 A - 辐射抗扰度:ISO 11452-2:2004;标准 B - 大电流注入抗扰度:ISO 11452-4:201;标准 A - 脉冲 1、脉冲 2a、脉冲 2b、脉冲 3a、脉冲 3b、脉冲 4、脉冲 5a:ISO 7637-2:2011;标准A
电气规格:
- 技术:冗余霍尔效应传感器
- 电源电压范围:6 - 35 VDC
- 瞬时过电压最大值:40 V
- 极性反接最大值:-1000 VDC
- 输出信号:SAE CAN 总线 J1939-71
- 连接:Deutsch DTM04-6p
- 六个位置连接器:Deutsch DTM04-6P
- 电线:22 AWG,带可扩展套管的 PTFE 绝缘
- 长度:6.00” +/- 0.5”(操纵杆底部到连接器)
材料:
- 轴:不锈钢
- 靴子:硅胶
- 手柄:玻璃填充尼龙
- 挡板:硬黑色阳极氧化铝
- 主体:铝
- 盖子:镀锌钢
- 重量:800 克
机械规格:
- 操作:两轴
- 偏转角:X 和Y 方向±20°
- 最大轴向载荷:400 lbf。
- 预期寿命:1000 万次生命周期(X 和 Y 轴)
- 杠杆作用(居中):弹簧复位
