NVH3D1F0CP2S

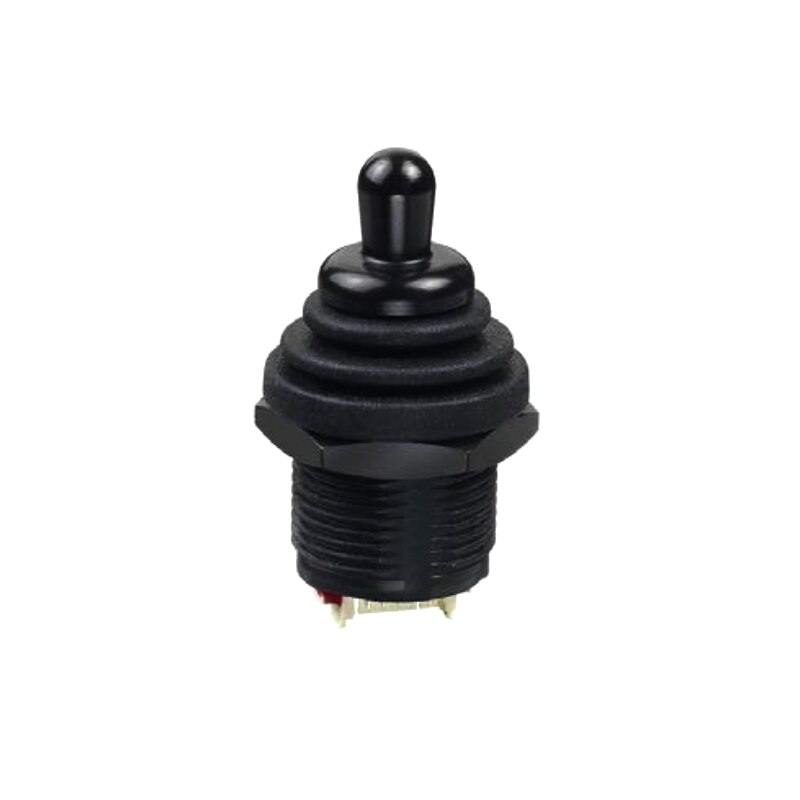

NV 系列是基于 4 或 5 方向开关的操纵杆（4 方向 + 按钮）。
规格
显着特点:
- 各个方向的触觉反馈和可选按钮
- 面板后面的紧凑和低调
- 抗冲击、振动和盐雾
- 100 万次生命周期
- 密封至 IP69K
一般规格:
- 面板厚度：1 至 10 毫米（0.039 至 0.393）
环境指标:
- 前面板密封：IP69K (DIN 40050-9)、IP67 (IEC 60529)
- 抗冲击性 - IEC 60068-2-27：3 次正弦脉冲 300m/s² 3 轴 18ms
- 振动（随机，3 轴）符合 IEC 60068 -2-64：10-350Hz
- 振动（正弦波）IEC 60068-2-6：10-200Hz / 20m/s²；停留时间 30 分钟。
- 盐雾：96 小时 IEC 60068-2-11/KA
- 湿热符合 IEC 68-2-78：40°C 93% HR 10 天
- 冷热和干热，温度冲击 IEC 68-2-14/Na： -40°C 至 +85°C - 10 个循环
- 工作温度：-40°C / +65°C
电气规格:
- 电气功能：4 或5 瞬时NO
- 最大。电阻负载时的电流/电压额定值：50mA 12VDC
- 满负载时的电气寿命：每个方向 1.000.000 次循环 按钮 1.000.000 次循环
- 输出：MOLEX 6 针连接器（参考：53398-0671） 匹配连接器 Molex 51021-0600
材料:
- 密封垫圈：弹性体
- 外壳：黄铜，黑色镀铬
- 执行器：ABS
- 杠杆：钢
- 螺母：黄铜，黑色镀铬
机械规格:
- 寿命：每个方向100 万次循环
- 角行程：12°
- 按钮行程：1,5 mm
- 操作力：方向：4 N ± 1 N 按钮：11 N ± 2 N
- 扭矩：2 Nm min。应用于螺母
- 机械强度：开关可以承受施加在任何方向上的 100 N 的力
