IP latching
IPR1SAD5UL
IP - latching
IPR1SAD5UL

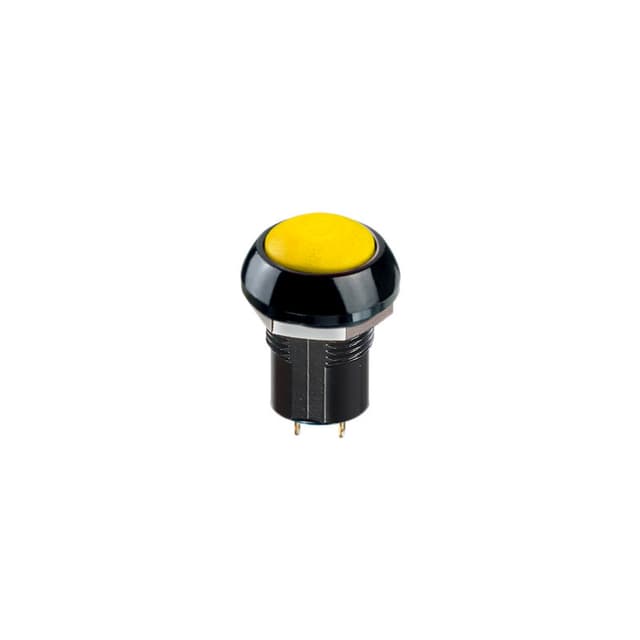

IPR1SAD5UL面板开关具有符合人体工程学的弯曲执行器，简单的开/关操作，以及镀金触点以增强导电性和耐用性。
选择数量
添加到报价
主要特点
认证:有关批准型号的详细信息，请咨询工厂,执行器颜色:黄色,电气功能:ON OFF,触点材料:银色，镀金,
规格
全部展开
+
Electrical Specifications
最大限度。带阻性负载的电流/电压额定值（镀金银触点）：5A 28VDC，70,000 次循环 0.2A 48VDC，500,000 次循环 0.5A 48VAC，500,000 次循环
初始接触电阻：最大 100 mΩ。
绝缘电阻：1 GΩ min。在 500VDC
介电强度：1,500 Vrms
触点反弹：10 ms
Environmental Specifications
前面板密封：IP67 符合 IEC 60529，IP69K 符合 DIN 40050-9（不发光），带帽 U5125
抗冲击性：100 g，符合 IEC 512-4，测试 6c
抗振性：10-500Hz - 10 g 符合 IEC 512-4，测试 6d
盐雾：IEC 512-6，测试 11f
坚固性（非照明）：符合 EN 50102 的 IK06（1 焦耳）
工作温度：-40°C 至 +85° C（-40°F 至 185°F）
General Specifications
面板厚度：1.5 mm (.059) min。 , 4 mm（最大 .157）
总行程：功能 3：1.7 mm (.067) +/- 0.3 mm 功能 5：1.3 mm (.051) +/- 0.3 mm
典型操作力：6N +/- 2N
低水平/机械寿命：1,000,000 次
扭矩：最大1.5 Nm。应用于螺母
焊接：最高 320°C。 3 秒。
Distinctive Features
锁定动作
发光或不发光
紧凑
用于可选标记的扁平圆形执行器
密封至 IP67
文档和文件
说明书
3D CAD 文件
pusbutton_switches_serie_IP_latch
16/08/2024
.PDF
1.43MB
