首页
面板开关
按钮开关
IP latching
IPR1SAD9
IP - latching
IPR1SAD9

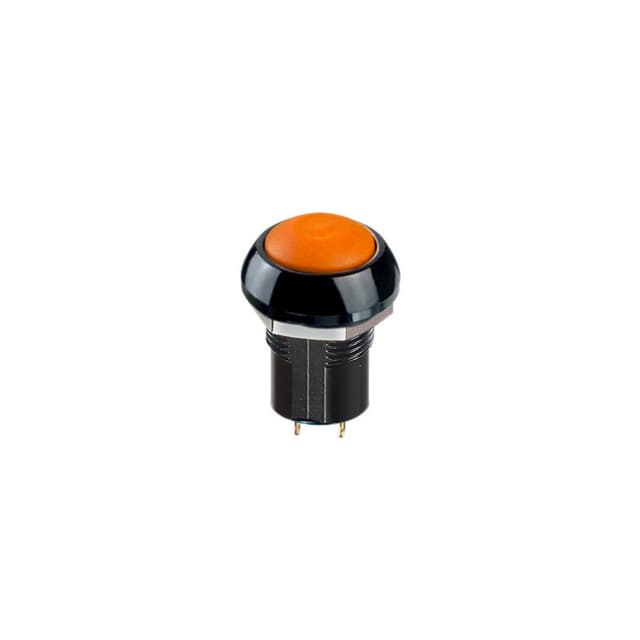

通过IPR1SAD9面板开关提升您的设备。其优雅的圆形设计、可靠的开/关功能和耐用的镀金触点确保了风格与性能。
选择数量
添加到报价
主要特点
执行器颜色:橙色,电气功能:ON OFF,触点材料:银色,镀金,
规格
全部展开
+
Electrical Specifications
最大限度。带阻性负载的电流/电压额定值(镀金银触点):5A 28VDC,70,000 次循环 0.2A 48VDC,500,000 次循环 0.5A 48VAC,500,000 次循环
初始接触电阻:最大 100 mΩ。
绝缘电阻:1 GΩ min。在 500VDC
介电强度:1,500 Vrms
触点反弹:10 ms
Environmental Specifications
前面板密封:IP67 符合 IEC 60529,IP69K 符合 DIN 40050-9(不发光),带帽 U5125
抗冲击性:100 g,符合 IEC 512-4,测试 6c
抗振性:10-500Hz - 10 g 符合 IEC 512-4,测试 6d
盐雾:IEC 512-6,测试 11f
坚固性(非照明):符合 EN 50102 的 IK06(1 焦耳)
工作温度:-40°C 至 +85° C(-40°F 至 185°F)
General Specifications
面板厚度:1.5 mm (.059) min。 , 4 mm(最大 .157)
总行程:功能 3:1.7 mm (.067) +/- 0.3 mm 功能 5:1.3 mm (.051) +/- 0.3 mm
典型操作力:6N +/- 2N
低水平/机械寿命:1,000,000 次
扭矩:最大1.5 Nm。应用于螺母
焊接:最高 320°C。 3 秒。
Distinctive Features
锁定动作
发光或不发光
紧凑
用于可选标记的扁平圆形执行器
密封至 IP67
文档和文件
说明书
3D CAD 文件
pusbutton_switches_serie_IP_latch
16/08/2024
.PDF
1.43MB
