12000X778

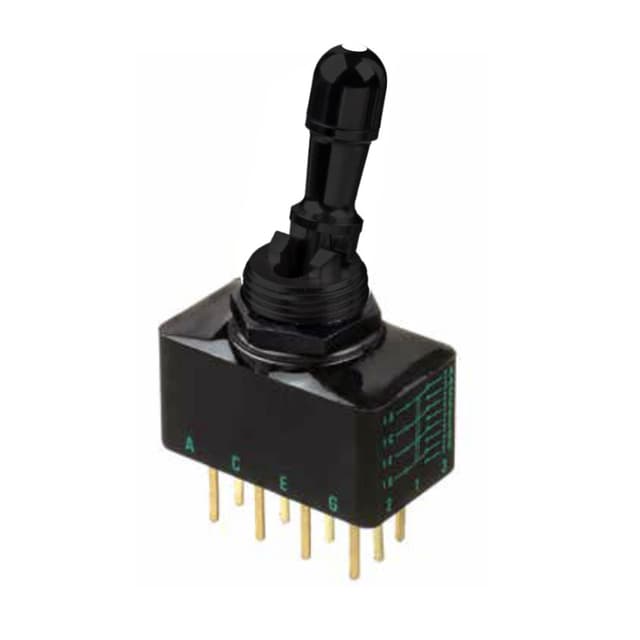

12266-038-1VX778
12000X778
12266-038-1VX778
12266-038-1VX778面板开关具有四极配置，具有ON-ON功能，配备单个锁定位置的杠杆，适用于各种电气应用。
选择数量
添加到报价
主要特点
认证:无需机构批准,极数:四根杆,电气功能:ON ON,荧光尖端:白色荧光笔尖到杠杆,杠杆:1 个锁定位置,终端和衬套:直型电脑,
规格
全部展开
+
Electrical Specifications
最大限度。电阻负载时的电流/电压额定值：4A 28VDC
最小负载：10mA 50mV，10μA 5VDC
初始接触电阻：最大10 mΩ。
绝缘电阻：1,000 MΩ min。在 500VDC
介电强度：1,000 Vrms 50 Hz min。端子之间 2,000 Vrms 50 Hz min.两极之间
触点反弹：最大 2 毫秒。
Environmental Specifications
冲击测试：50g - 11ms (IEC 68-2-27)
振动：10-500 Hz - 10g (IEC68-2-6)
工作温度：-40°C 至 +85°C（-40°F 至185°F)
湿度测试：56 天，93 % RH，40°C (IEC 68-2-3)
盐雾测试：96 小时 (IEC 68-2-11)
前面板通过两个 O 形圈密封用于精确定位的扁平衬套
面板密封可承受 1 bar 的压力，即使在操作开关时也能保持密封。
环氧树脂密封端子
防溅外壳
General Specifications
扭矩：最大1.50 Nm (1.10 Ft.lb)。应用于螺母
面板厚度：最大 8 mm (.314)。 - 3 毫米 (.118) 分钟。
电气寿命： - 4A 28VDC：20,000 次循环（功能 5、4-1R、4-2R 为 10,000 次） - 低电平 (50mV 10mA)：150,000 次循环（开关保持 2 个位置） 100,000 次循环（开关保持 3 个位置）50.000 次循环（瞬时功能 7、8、4-1R、4-2R、5）
Distinctive Features
CECC 认证 - 符合 MIL 规范
高度可靠的触点
固定杆
双壳外壳，具有高机械强度和高
电绝缘性
紧凑的尺寸
文档和文件
说明书
3D CAD 文件
toggle_switches_serie_12000X778
03/12/2025
.PDF
2.21MB
